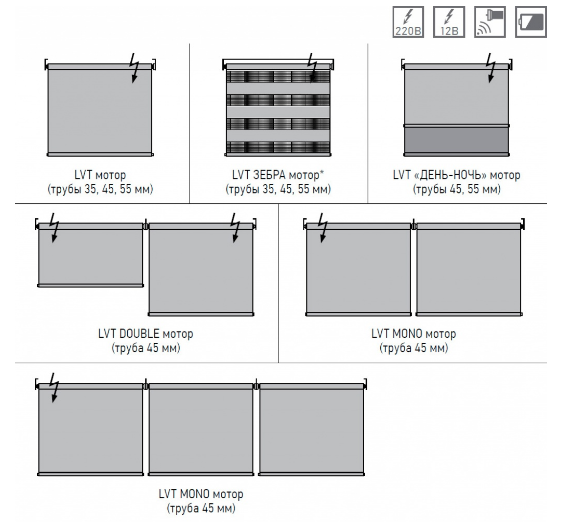

Модули без кассеты

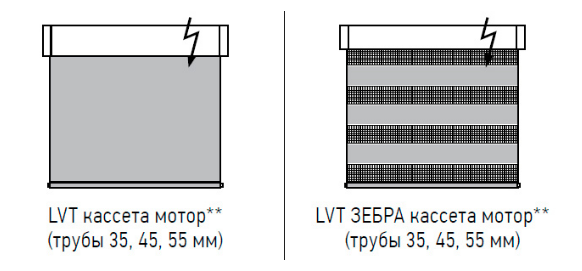

Модули c кассетой
* Модель LVT ЗЕБРА мотор всегда изготавливается с монтажным профилем
** В моделях LVT кассета с трубой 35мм, мотор всегда располагается слева

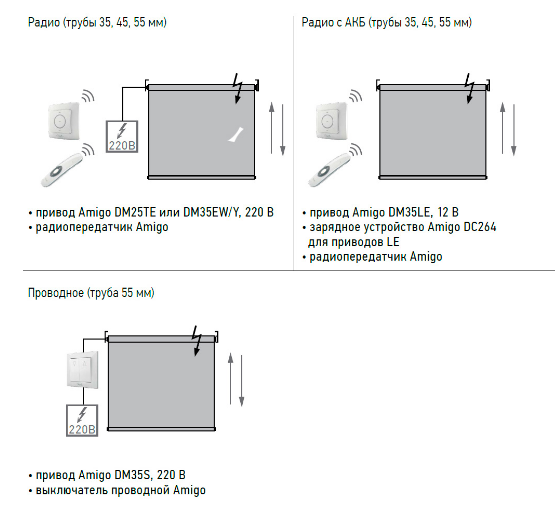

Типы управления
- В случае установки привода с радиоприемником, из изделия будет выходить антенна (провод) длиной около 10см.
- Для реализации группового проводного управления моделями штор Louvolite с трубой 55 мм с одного выключателя необходимо использовать Реле групповое DC516 на 4 привода 220 В, к которому изделия подключаются напрямую. При этом в качестве устройства управления может использоваться любой проводной выключатель Amigo
- Привод в моделях LVT кассета и LVT ЗЕБРА кассета мотор на трубе 35 мм всегда располагается слева
Габаритные размеры
Габаритные размеры кронштейнов и кассет моторизованных изделий соответствует изделиям с ручным управлением
Гарантийные размеры
Проверка соответствия гарантийным размерам проходит в 2 этапа:
- Проверяем максимальную высоту намотки выбранной ткани индивидуально для каждой системы (см. таблицы приложения 1 для рулонных тканей и приложения 2 для тканей ЗЕБРА)
- Проверяем возможность изготовления выбранной системы в зависимости от размеров изделия, диаметра трубы и группы ткани (см. диаграммы приложения 3 для труб 35,45 и 55 мм).

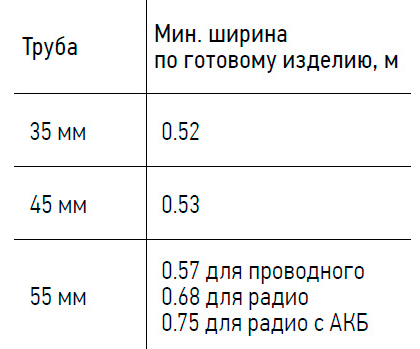

Соответствие трубы и типа управления
За счет использования особой геометрии трубы 55 достигается максимальное шумоподавление во время работы мотора внутри изделия. Каждое моторизованное изделие LOUVOLITE c приводом со встроенной АКБ должно быть настроено на отдельный канал радиопередатчика.
Для реализации группового управления изделиями с приводами встроенной АКБ используется только многоканальный радиопередатчик, при этом никаких дополнительных элементов не требуется.
Для реализации группового проводного управления необходимо всегда использовать реле DC516 или DC209. Реализация группового радиоуправления изделия с приводами без встроенной АКБ никаких ограничений нет.

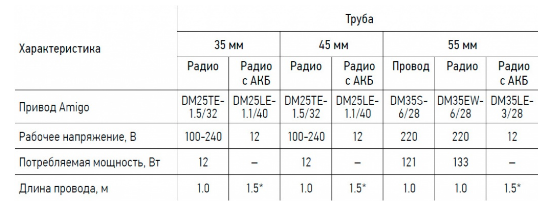

Технические характеристики
* Длина провода зарядного устройства
- Степень защиты моторов: IP44
- Температурный режим работы: от 0℃ до +40℃
- Тип АКБ у приводов LE: литиевая
- Количество циклов работы вверх/вниз от одной зарядки АКБ: до 200 (соответствует примерно 3 месяцам работы)
- Время зарядки АКБ: около 6 ч для DM35LE и около 2 ч для DM25LE
- Расположение привода: слева или справа
- Максимальное время непрерывной работы: до 4 мин
Комплект поставки
- Моторизованное изделие
- Комплект кронштейнов
- Инструкция по установке изделия
- Устройство управления по выбору (заказывается отдельно)
- Зарядное устройство DC264 для привода с АКБ (заказывается отдельно)
